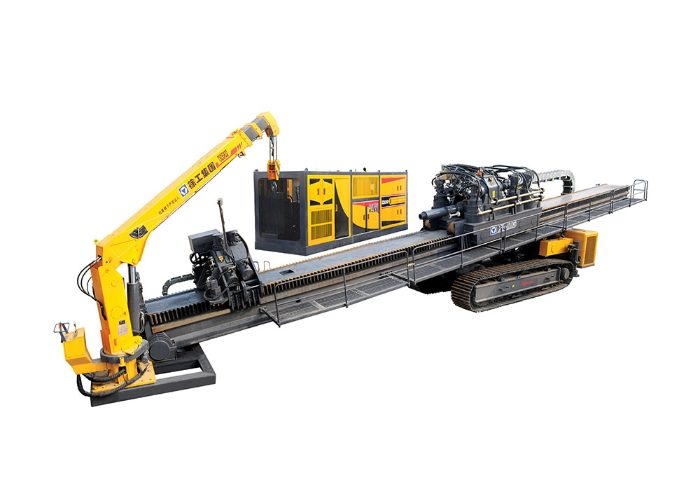

XZ Series Horizontal Directional Drilling Rig

XZ5000

Force de poussée - traction

500 T

Couple

160 000 Nm

Rotation

90 RPM

Débit pompe / Pression pompe

- L/min / 200 Bar

Caractéristiques

Elle peut être utilisée pour les travaux de construction de pipelines dans le domaine de la construction municipale (électricité, communication, distribution d'eau) ainsi que pour la livraison de gaz naturel et de pétrole.

Paramètres

Moteur

Modèle : Weichai Tier V

Puissance : 2x410/1900 kW/r/min

Tirée - Poussée

Force max. de traction : 5000 kN

Vitesse max. de traction : 28 m/min

Rotation

Couple : 160 000 N-m

Vitesse max. de la broche : 90 r/min

Pompe à boue

Débit max. : - L/min

Pression max. : 20 MPa

Tuyau

Diamètre x Longueur : Ø168mm x 9.6m

Grue de chargement

Poids de levage : 5 t

Capacité de chargement : 12.5 t-m

Angle d'inclinaison max. : 16°

Diamètre max d'alésage : Ø2000 mm

Poids : 58 t

Dimensions (Lxlxh) : 18 240 x 2950 x 3600 mm

Dimensions de la station d'alimentation : 5982 x 2438 x 2591 mm

Poids de la station d'alimentation : 15 t
