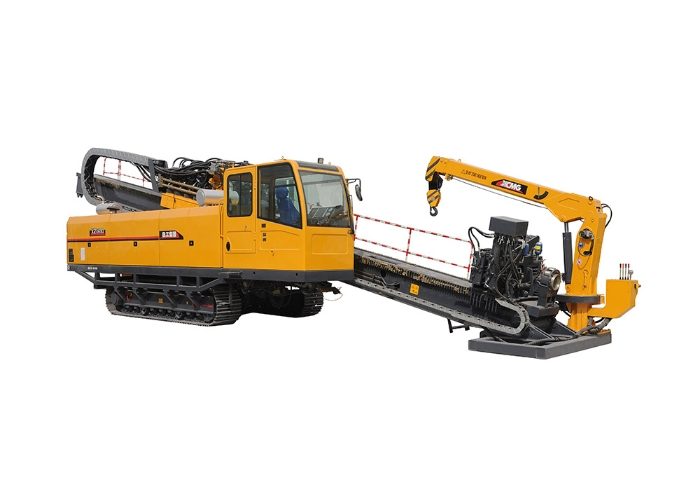

XZ Series Horizontal Directional Drilling Rig
XZ3600
Force de poussée - traction
360 T
Couple
120 000 Nm
Rotation
76 RPM
Débit pompe / Pression pompe
- L/min / 200 Bar
Caractéristiques
Elle peut être utilisée pour les travaux de construction de pipelines dans le domaine de la construction municipale (électricité, communication, distribution d'eau) ainsi que pour la livraison de gaz naturel et de pétrole.
Paramètres
Moteur
Modèle : Weichai Tier V
Puissance : 2x264/2100 kW/r/min
Tirée - Poussée
Force max. de traction : 3600 kN
Vitesse max. de traction : 30 m/min
Rotation
Couple : 120 000 N-m
Vitesse max. de la broche : 76 r/min
Pompe à boue
Débit max. : - L/min
Pression max. : 20 MPa
Tuyau
Diamètre x Longueur : Ø140mm x 9.6m
Grue de chargement
Poids de levage : 3.2 t
Capacité de chargement : 6.4 t-m
Angle d'inclinaison max. : 16°
Diamètre max d'alésage : Ø1600 mm
Poids : 48 t
Dimensions (Lxlxh) : 17 500 x 3200 x 3550 mm
Dimensions de la station d'alimentation : - mm
Poids de la station d'alimentation : - t
